Le réservoir externe (external tank en anglais) est un composant de la navette spatiale américaine. Attaché à l'orbiteur, il alimente les trois moteurs principaux de ce dernier en hydrogène liquide (le carburant) et oxygène liquide (le comburant) au cours de l'ascension du vaisseau. C'est l'unique élément de la navette qui n'est pas réutilisé dans la mesure où il est détruit au cours de sa chute dans l'atmosphère.

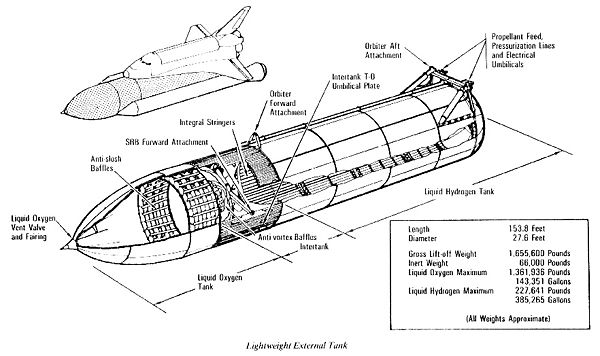

Diagramme et spécifications du réservoir

Composants

Un réservoir externe est amené vers le Vehicle Assembly Building, au centre spatial Kennedy (Floride, États-Unis)

Sortie d'un réservoir externe de la navette spatiale américaine du centre d'assemblage Michoud de la Nouvelle Orléans

Réservoir d'oxygène liquide

Le compartiment contenant l'oxygène liquide est localisé au sommet du réservoir externe. Il a une forme aérodynamique pour limiter la traînée et l'échauffement au cours de l'ascension.

Inter-réservoir

L'inter-réservoir (intertank en anglais) est un compartiment non pressurisé localisé, comme son nom l'indique, entre le réservoir d'oxygène liquide et le réservoir d'hydrogène liquide. Il abrite l'instrumentation et comporte en outre les points d'attache supérieur des deux boosters.

Réservoir d'hydrogène liquide

Le compartiment contenant l'hydrogène liquide est localisé à la base du réservoir externe. C'est une structure cylindrique de 29, 46 mètres de long.

Isolation thermique

Les contenus du réservoir, LOX (Oxygène Liquide) et LH2 Hydrogène liquide sont respectivement à des températures de -183°C et de -253°C, le contenant étant essentiellement en aluminium, il convient de l'isoler au cours de la phase pré-lancement. Il est par conséquent recouvert d'une couche de mousse dite ablative, car elle se désagrège au départ de l'engin.

Cette isolation est censée éviter le réchauffement du carburant, en conjonction avec d'autres systèmes, mais également la formation de glace sur le réservoir.

Cette glace pourrait alourdir la navette, mais également, être dangereuse en se détachant. Or ce sont les blocs de mousse qui en brisant des tuiles ont génèré l'accident de Columbia. Le système a subi de nombreuses modifications, mais il reste un sujet de préoccupation pour la NASA.

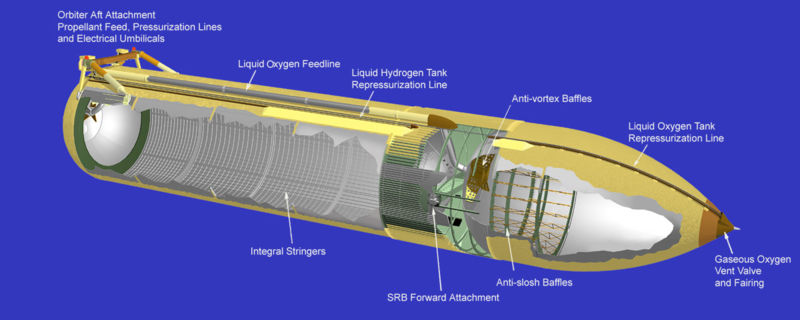

Coupe d'un réservoir
