Jupiter Icy Moons Orbiter, fréquemment dénommé projet Prometheus, était un projet de sonde spatiale conçu pour explorer les lunes glaciaires de Jupiter.

Vue d'artiste de JIMO

Jupiter Icy Moons Orbiter (JIMO), fréquemment dénommé projet Prometheus, était un projet de sonde spatiale conçu pour explorer les lunes glaciaires de Jupiter. La cible principale était Europe, dont l'océan est reconnu comme étant le plus probable berceau de vie primitive dans le dispositif solaire. Ganymède et Callisto, dont on pense actuellement qu'elles ont des océans liquides et salés sous leurs surfaces glaciaires, étaient aussi visées par la mission.

Historique

Au début des années 2000, la NASA lance le programme de dispositifs et technologies nucléaires Prometheus (Prometheus Nuclear Systems and Technology Program), il devait promouvoir une nouvelle approche de l'exploration spatiale grâce à l'énergie nucléaire qui apporte une capacité de manœuvre accrue (permettant des destinations multiples et/ou des charges utiles importantes) et une profusion d'énergie électrique (pouvant alimenter de nouveaux types d'expériences scientifiques et des hauts débits de données).

Au sein de ce programme, elle définit le projet Prometheus de développement d'une famille de véhicules basée sur ce nouveau paradigme. Le premier de ces véhicules, Prometheus 1, devait faire office de démonstrateur de cette nouvelle stratégie technologique en réalisant la mission nommée JIMO. Après l'abandon du programme, comme la mission JIMO fut l'unique étudiée dans le cadre du projet, la terminologie devient moins formelle et on fait désormais référence au projet, au véhicule ou à la mission indifféremment par les termes JIMO ou Prometheus.

JIMO s'inscrit aussi dans une série d'études de sondes à destination d'Europe[1], motivées par le plan décennal d'exploration spatiale de l'Académie nationale des sciences. Cette sonde devait ensuite servir de modèle pour de nouvelles missions d'exploration des planètes extérieures [2][3].

Configuration JIMT (2003)

La NASA initia la phase d'étude approfondie en septembre 2002, qui aboutit en février 2003 à la présentation d'une version préliminaire appelée JIMT (Jupiter Icy Moons Tour), déclinée en trois options de source d'énergie : solaire, radio-isotopique ou nucléaire. Cette dernière option était présentée comme l'unique capable d'atteindre l'objectif jovien avec une charge utile de 490 kg pour une masse d'origine raisonnable (en l'occurence, 23 t) [1]. Le véhicule devait être mis en LEO par un lanceur lourd sans le réacteur nucléaire qui l'aurait rejoint en navette spatiale pour être assemblé en orbite.

La phase suivante de spécification des dispositifs et de la mission fut complétée de mars 2003 à juillet 2005. Elle présenta un véhicule de 36 t de masse d'origine, dont 12 t de xénon et 1500 kg de charge utile. La conception et la fabrication de la partie non nucléaire du véhicule devait être assurée par le JPL avec la collaboration de Northrop Grumman[4], alors que le Laboratoire national de Los Alamos produisait le réacteur nucléaire sous l'égide du [5].

JIMO devait compter de nombreuses innovations technologiques. Il devait être propulsé par un moteur ionique alimenté par un petit réacteur nucléaire. La conversion électrique thermodynamique devait apporter 1000 fois plus de puissance que pour une sonde alimentée par RTG ou panneaux solaires, donnant la possibilité outre des manœuvres par propulsion ionique, l'utilisation d'un radar capable de sonder l'intérieur des lunes et une transmission de données à large bande passante.

Fission Surface Power System

Avant que débute la phase de conception, les priorités de la NASA changèrent et se réorientèrent vers les missions habitées. Le financement du projet s'arrêta en 2005, annulant de fait la mission. Entre autres problèmes, la technologie nucléaire proposée était jugée trop ambitieuse pour un démonstrateur, de même le lancement en plusieurs parties et l'assemblage en orbite[6]. Une partie des équipes impliquées travaillèrent ensuite sur un projet de mini-centrale électrique nucléaire pour la surface lunaire FSPS (Fission Surface Power System) [7] jusqu'à la fin officielle du projet en octobre 2005.

Le projet avait alors coûté 460 millions USD et son coût final était estimé à 16 milliards USD.

Conception de la sonde

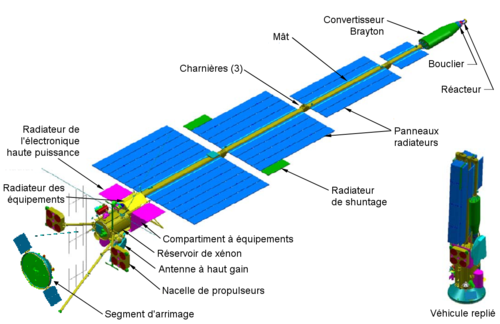

La sonde est structurée suivant un long mât qui porte le réacteur à une extrêmité et les propulseurs et instruments scientifiques à l'autre bout. Entre les deux s'étendent les panneaux de dissipation de la chaleur du réacteur. Le mât possède trois charnières qui permettent de replier le véhicule et le faire contenir dans une coiffe de fusée de 4, 5 m de diamètre par 26 m de hauteur.

Le vaisseau Prometheus 1

Source d'énergie

Réacteur

Lorsque le projet fut arrêté, il n'y avait pas eu de choix définitif du type de réacteur qui devait être utilisé sur la sonde, mais parmi ceux proposés par le DŒ, la configuration suivante était la plus plausible.

Le réacteur est localisé tout à l'avant du véhicule, caché derrière un bouclier en matériau absorbeur de neutrons et en tungstène (absorbeur de rayons gamma) [8] qui protège la zone conique applatie (6° × 12°) dans laquelle est localisée le reste du véhicule.

Il fonctionne en spectre rapide et sa réactivité est régulée par des réflecteurs coulissants commandés par des tiges traversant le bouclier. Il est alimenté pour pouvoir apporter 1 MW thermique pendant 15 ans.

Il est refroidi par un circuit de gaz couplé directement à quatre convertisseurs (deux actifs et deux de secours) qui fonctionnent en cycle de Brayton fermé : le mélange hélium-xénon sort du réacteur à 1150 K, entraîne une turbine, passe dans un récupérateur, puis un échangeur avec le circuit du radiateur, il passe ensuite par une turbopompe qui le renvoie dans le récupérateur et dans le réacteur. La pompe et la turbine sont couplées par le même axe de rotation sur lequel se trouve aussi un alternateur qui génère jusqu'à 100 kW de puissance électrique[9].

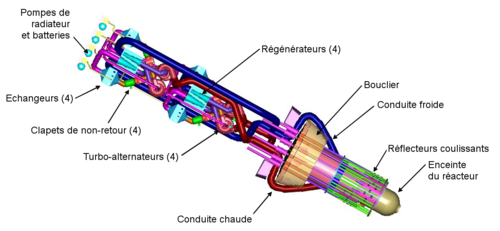

Réacteur et convertisseurs

De l'autre côté de l'échangeur, le circuit du radiateur mû par une pompe électrique fait circuler de l'eau ou du NaK dans les 532 m2 de panneaux disposés le long du mât dans l'ombre du bouclier.

Le réacteur est entouré d'une protection contre les micrométéorites. Lors du lancement, il est en plus emballé dans une coque en titane et composite carbone-phénolique, et une tige de poison neutronique est insérée dans son cœur, ceci permet d'éviter la contamination de l'environnement terrestre en cas de rentrée atmosphérique accidentelle et d'immersion. Cependant, les effets d'un impact au sol n'avait pas toujours été évalués et contrecarrés[9]. Ces sécurités sont larguées après l'éjection de la sonde hors de l'orbite terrestre et avant la mise en route du réacteur.

Moteurs

Les propulseurs ioniques testés[10][11], appelés HiPEP (High Power Electric Propulsion) et NEXIS (Nuclear Electric Xenon Ion System), dérivent des propulseurs ioniques électrostatiques à grille tel que celui utilisé sur Deep Space 1. HiPEP change par sa technique d'ionisation du gaz basé sur l'induction par micro-ondes, et NEXIS par l'homogénéité de son plasma et ses grilles en carbone[12]. Ces variations offrent une notable amélioration de l'efficacité, de la puissance et de la durée de vie de ce type de moteur[13]. Le modèle envisagé pour la sonde, appelé Heracles devait être conçu sur la base des résultats des tests effectués sur ces deux modèles précurseurs. Son impulsion spécifique était prévue à 6 000 s.

Disposition des propulseurs sur une des deux nacelles

Les propulseurs devaient être disposés dans deux nacelles contenant chacune 4 moteurs ioniques, 3 gros propulseurs à effet Hall (fournissant une poussée additionnelle mais moins efficace occasionnellementcritiques) et 6 petits propulseurs à effet Hall pour le contrôle d'attitude. Ces nacelles sont reliées au véhicule par des montures articulées permettant d'obtenir une poussée vectorielle, assurant ainsi en partie le contrôle d'attitude à moindre frais[14].

La faible poussée des réacteurs et la trajectoire de transfert en spirale qui en résulte offrent plus d'opportunités de départ et une moindre sensibilité aux écarts comparé à la date optimale dans chaque fenêtre de lancement[15].

Étages de transfert

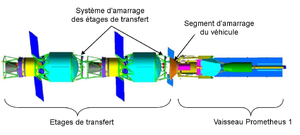

Configuration d'origine avec étages de transfert (sans la coiffe)

La forte impulsion spécifique sert à diminuer la masse de carburant (ou d'augmenter la charge utile), mais à cause de la faible poussée, les manœuvres d'évasion ou de capture dans les champs gravitationnels intenses sont alors particulièrement coûteux en temps[16]. Pour ne pas passer des mois en spirale autour de la Terre, le départ est assuré par deux étages de transfert à propulsion chimique.

Le véhicule est par conséquent mis en LEO par trois lancements avec un lanceur toujours non conçu de 40 t de capacité de mise en orbite basse. L'assemblage se fait ensuite par arrimage automatique. La sonde possède au départ un segment d'amarrage assurant les fonctions précédant son déploiement et sa mise en route (alimentation électrique par panneaux solaires, liaison radio UHF et contrôle d'attitude par propulseurs à hydrazine). Ce segment est largué avant le transit interplanétaire.

Instruments

À la terminaison du projet, les objectifs scientifiques et les capacités offertes par le véhicule étaient définis mais les instruments n'étaient pas choisis. Ce choix devait être arrêté en janvier 2008 après consultation de la communauté scientifique et des sous-traitants. Néanmoins, sur la base de l'étude JIMT, certains appareils étaient fortement préssentis.

Le cahier des charges scientifique exigeait que les trois lunes visitées soient cartographiées par caméras et télescope avec une résolution de 25 cm/pixel, et Io avec 1 km/pixel. La topographie en relief devait être réalisée par un radar à synthèse d'ouverture opérant avec une puissance de 5 kW à 35 GHz[17], la résolution verticale obtenue étant inférieure au mètre.

Le sondage de l'intérieur des croûtes glacées des satellites devait être fait par un radar à forte puissance, constitué de trois antennes Yagi, capable d'observer la stratigraphie glacière et l'interface avec l'océan jusqu'à 20 km de profondeur[18].

Des spectromètres de masse devaient analyser la matière neutre et ionisée éjectée depuis la surface des lunes visitées. Dans ce type d'expérience, il est préférable d'analyser la matière neutre car la matière ionisée est mise en mouvement par le champ magnétique local et il est alors complexe de corréler sa composition chimique avec son emplacement d'origine. La matière neutre, si elle est «immobile» comparé à son lieu de production, est par contre nettement moins abondante. Il a alors été proposé de provoquer l'éjection de matière en ablatant la surface des lunes par laser ou par le flux de xénon obtenu en pointant les moteurs de la sonde vers la surface[19].

La communication avec la Terre localisée à plus de 6 ua devait pouvoir transférer 50 Mbit/s de données. La puissance requise pour un tel débit, si elle est rendue disponible par la source d'énergie nucléaire, dépasse beaucoup la capacité d'un tube à ondes progressives, c'est pourquoi le dispositif de communication devait être couplé soit à un groupe de quatre antennes[20], soit à un combinateur de tubes non toujours conçu.

Europa Lander Mission

Europe représentant l'objectif scientifique principal, 25% de la charge utile devait être consacrée à une expérience de surface ESSP (Europa Surface Science Package) comprenant un atterisseur ELM (Europa Lander Mission). Il aurait déposé un module de 38, 7 kg (230 kg en comptant le poids de ses fusées et airbags d'atterissage) alimenté par un petit RTG. Le module aurait envoyé ses mesures pendant les 30 jours d'orbite de la sonde autour de la lune[21].

Il fut proposé d'adjoindre à la mission un module de descente dans l'atmosphère jovienne et peut-être un satellite relais[22]. Le module devait fonctionner jusqu'à la pression de 100 atmosphères[23], bien plus loin que celui largué par la sonde Galileo en 1995 qui fut détruit à la pression de 23 atm. Mais cet objectif supplémentaire aurait requis trop de modifications du projet d'origine ou des objectifs primaires[24].

Déroulement prévu de la mission

À partir de mai 2015, trois lancements devaient être effectués pour mettre en LEO et assembler les deux étages de transferts et la sonde. Les étages de transfert devaient propulser la sonde hors du voisinage terrestre au cours de la fenêtre de lancement s'étendant de fin octobre 2015 à mi-janvier 2016.

Au cours du mois suivant cette première manœuvre, la sonde devait être rendue opérationnelle par le déploiement de ses structures, l'activation et les tests du réacteur et des propulseurs. Le transfert interplanétaire aurait alors duré jusqu'en avril 2021, période durant laquelle les moteurs ioniques auraient fonctionné les 2/3 du temps[25].

Arrivé dans la zone d'influence de Jupiter, la navigation de la sonde serait devenue plus complexe et délicate. Dans cet environnement gravitationnel perturbé par l'interaction de nombreux corps, la durée de vie d'une orbite autour d'une lune est courte et dans l'absence ou l'incapacité de corrections, la sonde aurait été condamnée à s'écraser au bout de peu de semaines. Par contre, la dynamique de ces nombreux corps offre énormément d'opportunités de manœuvres par assistance gravitationnelle, ainsi il était prévu qu'avec cette technique la totalité des transferts entre les satellites aurait économisé 80% de la quantité de carburant basiquement indispensable à cette partie de la mission. La capture de la sonde par sa première destination Callisto aurait duré presque un an (jusqu'en février 2022) [25].

La sonde aurait étudié Callisto puis Ganymède pendant 3 mois chacune, et enfin Europe pendant 1 mois. Elle aurait observé Io chaque fois que sa position et les contraintes de la mission primaire le permettaient. L'ordre de visite des lunes en partant de la plus extérieure sert à minimiser l'irradiation des instruments par Jupiter durant le cycle de vie de la sonde.

À la fin de sa mission en septembre 2025, le véhicule devait être parqué sur une orbite autour d'Europe stable malgré la proximité de Jupiter[16].
